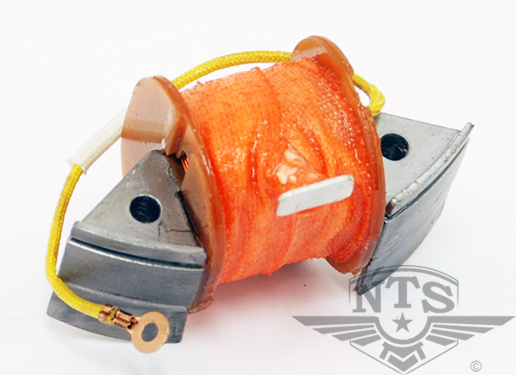

Zündspule NTS (43mm) für Stefa/Bosch (H.T.-Abnehmer)

Paßt zu mehreren älteren Motorrädern, die mit Bosch Generatoren LM/UT 1/142/.. , LM/UT 1/154/.., ULA 1B, 1C, 1-CR 13 sowie Stefa Generatoren 221-1 und A3/315-22660 ausgestattet sind.

Wurde wie folgt montiert:

  • Bosch LM/UT 1/142/.. : NSU Fox, NSU Quick 100cc, Ilo F60H, R, Ilo FM100, FM100K, FM120, FM120K, MG 125 V, VF, MG 150 l,V, Puch R 125, RL 125, NV 8, 20, 22, 23, 25,  , Sachs 98, 100, 100/3, 125, 150, 175, 200 samt 175cc fläktkylda, Maico F100, Goggo scooter 125/150cc, Sitta scooter 125, 150cc, Monark M87, M88, Gillet 100, 150cc, Messerschmitt LK 150. Express Radex 100, 100B, 100N, Achilles Sport 150/175
  • Stefa 221-1: Apollo, Fram, Gripen, Husqvarna, Kärnan, Monark, Svalan, och Örnen mit Husqvarna 120-125cc motor. und auch Monark und NV(Nymans verkstäder) mit JB 128cc motor.
  • Stefa A3/315-22660: Apollo, Fram, Kärnan, Monark, Mustang, Svalan och Örnen mit JB 148cc motor

Paßt zu Bosch-Generatoren, die wie folgt gekennzeichnet sind:

LM/UT 1/142/17 L1, R1, L2, R3, L5, L6, L7, L8, R10
LM/UT 1/142/20 L1, R1, L2, R4, L5, L8, L9
LM/UT 1/142/27 R4, R21
LM/UT 1/142/30 R4, L6, R7, L15, L16, R18, L19, R21
LM/UT 1/142/32 L26, L28

(Die Kennzeichnung auf Original-Generatoren befindet sich immer am Schwungrad)

Spezifikation

Artikelnummer:
06-56-301
Kategorie
Gewicht 0,2 kg
Original number

Stefa: 20926, 22679 / Bosch: ZAK 34Z 23Z, ZAK 34Z 25Z, ZAK 34Z 26Z, ZAK 34Z 27Z, ZAK 34Z 28Z, ZAK 34Z 33Z, ZAK 34Z 36Z, ZAK 34Z 38Z

Trademark

NTS Premium Parts

Standardeinheit

Stück

Weitere Infos

Abmessungen gemäß Bild 2:
a: 43 mm
b: 15 mm
c: 30 mm
d: 125–130 mm
e: 70 mm

H.T.-Abnehmer
Die Zündspule ist für ein System vorgesehen, bei dem die Hochspannung über einen separaten H.T.-Abnehmer (High-Tension-Abnehmer) übertragen wird, der im Motorgehäuse montiert ist und häufig aus Bakelit besteht.

Entspricht folgenden Bosch-Original-Teilenummern:
ZAK 34/1Z, ZAK 34/2Z, ZAK 34/3Z, ZAK 34Z 24Z, ZAK 34Z 25Z, ZAK 34Z 26Z, ZAK 34Z 27Z, ZAK 34Z 38Z

    Das Produkt ist geeignet für
